在無人機技術飛速發展的今天，結構輕量化、高強度與耐環境性已成為核心競爭力指標。復合材料憑借其比強度高、可設計性強等獨特優勢，逐漸取代傳統金屬材料，成為無人機結構件的首選。從碳纖維增強樹脂基復合材料（CFRP）制成的機翼，到玻璃纖維增強材料（GFRP）打造的機身外殼，復合材料正在重塑無人機的制造格局。然而，這類材料的加工過程卻因多相異性、高硬度等特性，成為制約其廣泛應用的技術瓶頸。
復合材料在無人機結構件中的典型應用
無人機的機翼與尾翼是復合材料應用的標志性領域。傳統鋁合金機翼雖成本低廉，但在同等強度下重量比碳纖維復合材料高出 40%，直接影響無人機的續航能力。某款測繪無人機采用碳纖維 / 環氧樹脂復合材料機翼，通過鋪層設計（0°/±45°/90° 交替鋪設）實現了彎曲強度達 1500MPa，而重量?jī)H為同尺寸鋁合金機翼的 62%，使續航時間從 2 小時延長至 3.5 小時。這種材料的疲勞性能同樣優異，在 - 40℃至 60℃的溫度循環測試中，經過 5000 次起降仍保持結構完整性，遠超金屬材料的 3000 次極限。

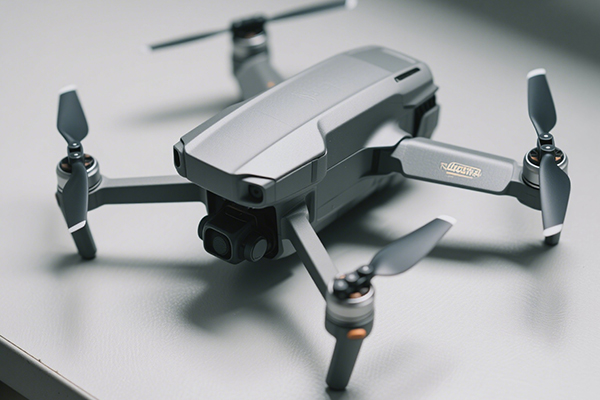

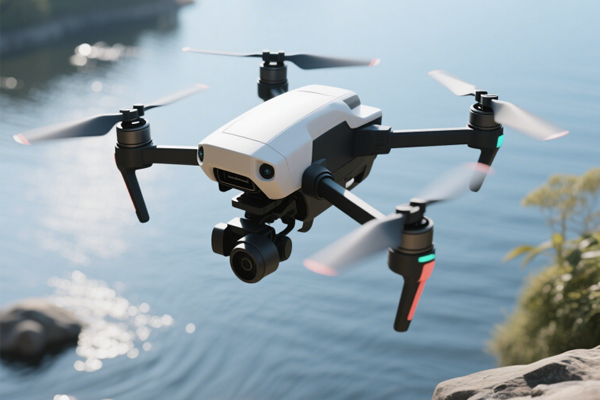

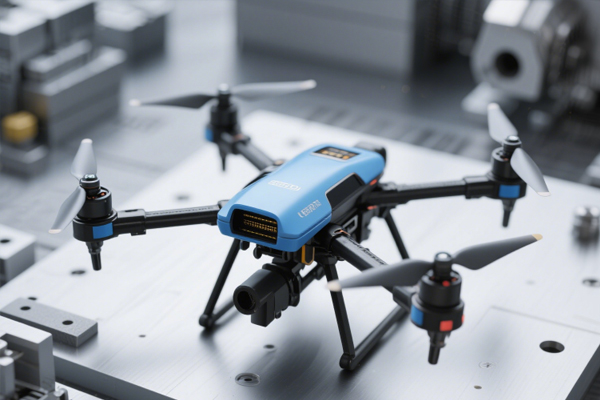

機身結構件對復合材料的應用更注重集成性。多旋翼無人機的中心框架采用碳纖維編織復合材料整體成型，取代了傳統的鋁合金焊接結構，零件數量從 28 個減少至 3 個，裝配效率提升 80%。這種一體化結構不僅消除了連接部位的應力集中，還使抗扭剛度提高 50%，在強風環境下的飛行穩定性顯著增強。更具創新性的是，某企業在機身蒙皮中嵌入凱夫拉纖維層，使材料的抗沖擊性能提升至 GFRP 的 3 倍，有效降低了無人機碰撞時的結構損傷率。
特殊任務無人機對復合材料的功能化需求日益凸顯。消防無人機的機臂采用陶瓷纖維增強復合材料，可在 300℃高溫下保持力學性能穩定，解決了傳統材料在火場環境中強度驟降的問題。而植保無人機的藥箱則使用玻璃纖維 / 聚乙烯復合材料，通過內襯氟樹脂涂層實現耐化學腐蝕性，可兼容各類農藥而不發生溶脹。在極地探測無人機中，碳纖維與玄武巖纖維混雜復合材料制成的起落架，既抵御了 - 60℃的低溫脆化，又憑借玄武巖纖維的耐候性，減少了紫外線輻射對結構的老化影響。
復合材料加工的獨特挑戰
材料的多相異性給切削過程帶來根本性困難。碳纖維復合材料由高強度纖維與低強度樹脂基體組成，兩種材料的力學性能差異巨大（纖維硬度可達 HV3000，樹脂僅 HV50），加工時易出現 “選擇性去除” 現象。在銑削碳纖維機翼連接孔時，刀具與纖維的切削角度不同會產生截然不同的加工效果：順纖維方向切削時纖維易被拉斷形成毛刺，逆纖維方向則可能導致樹脂基體撕裂，形成直徑超過 0.1mm 的凹坑，嚴重影響連接強度。某實驗數據顯示，這種各向異性可使孔的尺寸精度波動達 ±0.05mm，遠超無人機結構件 ±0.02mm 的公差要求。
刀具磨損是復合材料加工中最突出的經濟性問題。碳纖維復合材料中的碳化硅顆粒與高硬度纖維，對刀具的磨粒磨損速率是加工鋁合金的 50 倍。采用普通硬質合金刀具加工 CFRP 時，每切削 10 米刃口就會出現明顯磨損，加工表面粗糙度從 Ra1.6μm 惡化至 Ra5μm；而即使是涂層硬質合金刀具，其壽命也僅為加工鋼件的 1/8。更棘手的是，磨損產生的纖維碎屑會以高速反彈，造成刀具前刀面的微劃痕，形成惡性循環。某企業的成本核算顯示，復合材料結構件的加工成本中，刀具消耗占比高達 35%，遠超金屬加工的 12%。
加工過程中的熱損傷難以控制。樹脂基體的玻璃化轉變溫度通常在 120℃-180℃之間，而切削區的瞬時溫度可高達 200℃以上，導致樹脂軟化甚至碳化。在鉆削碳纖維機身框架時，過高的溫度會使孔壁周圍形成 0.5-1mm 的熱影響區，該區域的樹脂失去粘結力，纖維易發生松動。這種損傷在外觀檢測中難以發現，但會使連接部位的疲勞強度下降 20%-30%。同時，熱變形會導致零件尺寸精度失控，某型無人機艙門的復合材料框架在銑削后，因熱應力釋放產生了 0.2mm/m 的翹曲，不得不進行二次矯形。
加工技術的突破路徑
刀具材料與結構的創新是應對磨損的關鍵。采用超細晶粒金剛石（PCD）刀具加工 CFRP 時，刀具壽命可達硬質合金的 20 倍以上，且能保持 Ra0.8μm 的表面粗糙度。其秘訣在于 PCD 的硬度（HV8000）遠高于碳纖維，且摩擦系數低（0.1-0.2），可減少纖維與刀具的粘連。針對復合材料的層間結構，螺旋角 10°-15° 的專用鉆頭能有效抑制分層現象，通過逐漸增大的切削力使纖維逐層斷裂，將孔的分層因子控制在 1.1 以內（行業標準為≤1.5）。某企業開發的 “階梯式” 銑刀，通過不同直徑的切削刃分步去除材料，使切削力波動幅度降低 40%，顯著減少了加工振動。
冷卻潤滑方式的優化可有效控制熱損傷。低溫冷風切削（-50℃）結合微量潤滑（每小時 0.5ml 植物油基切削液）的復合系統，能將切削區溫度控制在 100℃以下，避免樹脂基體的熱降解。這種方式比傳統水冷減少 95% 的切削液用量，同時防止了水分對復合材料的吸濕影響。在加工厚度 5mm 的碳纖維蒙皮時，采用該技術使熱影響區厚度從 0.8mm 縮減至 0.1mm，零件尺寸穩定性提高至 ±0.015mm。對于高精度結構件，超聲振動輔助切削（頻率 20-40kHz）通過周期性的刀具 - 工件分離，減少了切削接觸時間，使加工溫度進一步降低 30%。
加工參數的精準調控是保證質量的基礎。針對碳纖維復合材料，采用高轉速（10000-20000r/min）、低進給量（0.01-0.03mm/r）的銑削參數，可通過 “剪切 - 斷裂” 機制實現纖維的整齊切斷，而非 “拉扯 - 撕裂”。某實驗表明，當主軸轉速?gòu)?5000r/min 提升至 15000r/min 時，機翼前緣的加工毛刺高度從 0.3mm 降至 0.05mm。對于玻璃纖維復合材料，則需適當降低轉速（6000-10000r/min），避免纖維因高速?zèng)_擊產生飛濺。而鋪層角度為 ±45° 的斜紋布復合材料，最佳進給方向應與主纖維方向呈 15° 夾角，可使切削力降低 25%。
復合材料在無人機結構件中的應用是輕量化與高性能需求的必然選擇，而加工技術的突破則是釋放其潛力的關鍵。隨著刀具材料、冷卻系統與參數優化的持續創新，復合材料加工正在從 “高成本障礙” 轉變?yōu)?“性能競爭優勢”。未來，隨著納米復合材料、功能梯度材料的發展，無人機結構件的加工將面臨新的挑戰，但也必將催生出更先進的制造技術，推動無人機向更長續航、更高負載、更耐環境的方向邁進。
